可過6A大電流，充客快充數據線HX1016T拆解
前言
充電頭網拿到了充客推出的一款6A快充線，這款快充線為USB-A to USB-C設計，型號為HX1016T，長度為1米，支持10V6A快充。線身通體為白色，與手機原裝充電器更加搭配。下面就帶來這款線纜的拆解，看看內部的線芯和接頭設計。
充客6A數據線開箱
包裝盒正面印有TRüKE充客品牌、產品名稱、外觀以及賣點。
背面印有產品參數信息。
打開包裝，內部只有數據線。
充客這款6A數據線使用膠圈固定整理，線材通體白色，整體富有彈性，手感不錯。
線材兩端外殼磨砂，插拔方便，外殼上分別設計有TRüKE品牌和智小兜字樣。
兩端公頭內部均為橙紅配色，USB-A公頭正負極觸點加寬加厚，以便過6A大電流。
USB-C公頭特寫，非滿PIN設計。
此外末端有加長網尾進行保護，保證線纜長時間使用。

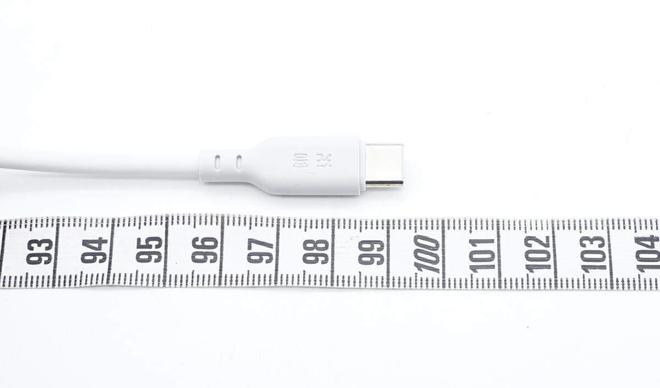

測得這款數據線長度約1米。
線纜帶膠圈重量約為24g。
充客6A數據線拆解
看完了這款數據線的開箱和展示，下面就進行拆解，看看這款數據線內部的做工和用料。
首先切開USB-C插頭的注塑外殼，內部采用半透明硬塑注塑。
線纜焊接到USB-C端子的小板上，通過注塑固定保護。

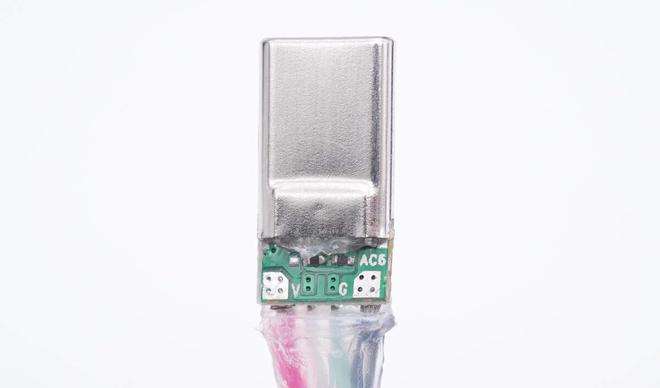

線芯焊接連接到USB-C端子的小板上。
小板另外一面焊接兩顆電阻。
繼續切開USB-A插頭的注塑，內部同樣為硬塑注塑。
USB-A插頭采用金屬外殼，沖壓凹坑固定內部膠芯。
透過半透明硬塑能夠看到內部的線芯。
拆下USB-A插頭的金屬外殼，內部正負極端子為加寬設計，支持大電流快充。
在小板上焊接一顆芯片。
芯片連接到輔助觸點上，提供識別信息。

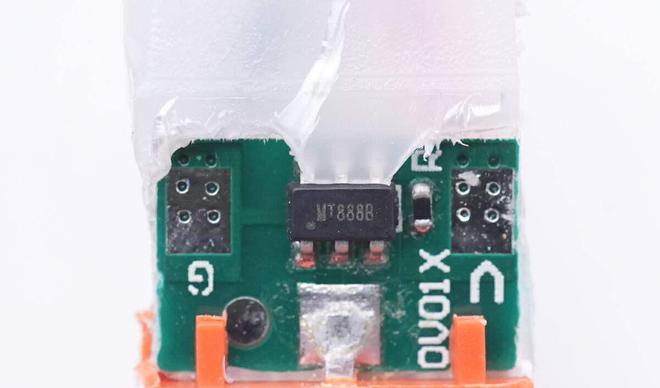

小板上焊接的芯片絲印MT888B，采用SOT23封裝。
USB-A端子正面特寫。

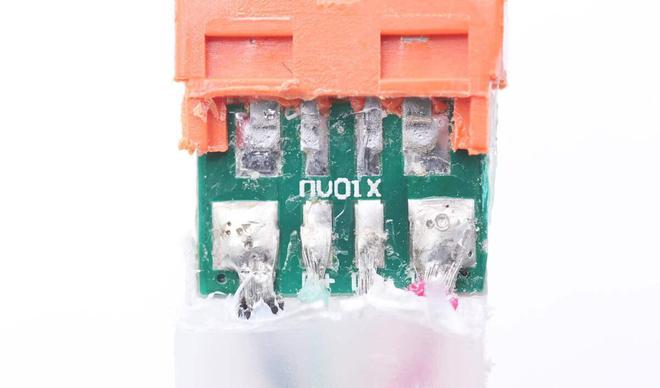

小板背面焊接線芯，連接到USB-A插頭端子。
最后截?cái)嗑€芯觀察內部結構，其中黑色導線為負極線芯，紅色導線為正極線芯，白綠為USB2.0線芯，其中正負極線芯均為加粗設計。
切開線纜外皮，線芯被屏蔽鋁箔覆蓋。
鋁箔內部電力線芯和數據線芯一覽。
線纜全部拆開一覽，從左到右依舊是塑料外皮，屏蔽鋁箔，電力線芯和數據線芯。下面就開始詳細介紹線纜內部線芯設計。
正極電力線芯特寫，加粗設計，內部摻有抗拉線增加強度。
負極電力線芯為同樣的設計，內部摻有抗拉線。
用于USB2.0數據傳輸?shù)木G色D+數據線，中心摻有抗拉線。
用于USB2.0數據傳輸?shù)陌咨獶-數據線，中心摻有抗拉線。

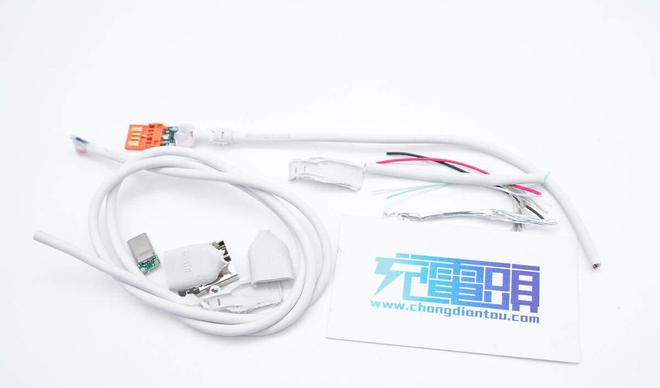

全部拆解一覽，來張全家福。
充電頭網拆解總結
充客推出的這款數據線長度為1米，為USB-A to USB-C接口，支持6A大電流快充。線身為白色設計，與手機充電器更加搭配。并且在插頭上印有充客品牌字樣，辨識度更高。
充電頭網通過拆解了解到，充客這款6A數據線端子采用硬塑注塑填充，白色注塑外皮。數據線為四芯設計，正負極加粗設計。USB-A插頭焊接一塊小板，小板上焊接識別芯片用于開啟大電流快充。線身設有鋁箔進行屏蔽，線芯內部填充抗拉線，增加強度。
